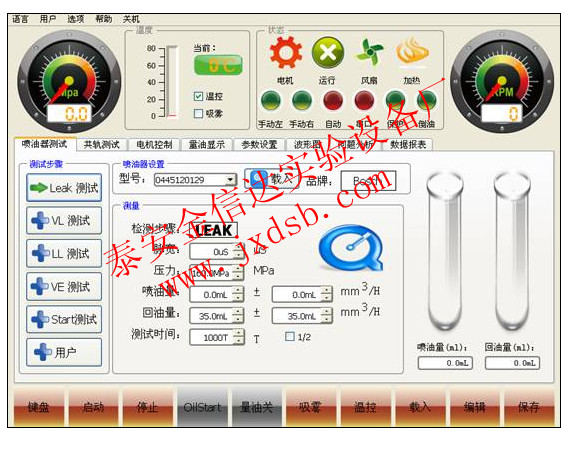

軟件后顯示第一個畫面如下，主要用來測試噴油器:
A. 左上角是壓力表跟轉速表，當前壓力及轉速會實時顯示反應到表上
B. 溫度一欄顯示當前油溫，可控制溫控功能是否開啟，以及吸霧狀態也會顯示在這里
C. 右上角是系統工作狀態欄，
D. 中間是主界面，主界面左邊是工況選擇按鈕
分別是：1.密封測試，2，啟動測試，3，滿載測試，4，怠速測試，5，預噴測試，6，自定義測試

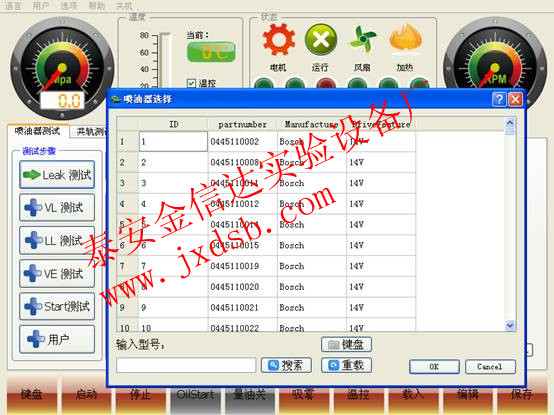

主界面上邊是噴油器選擇，可以打開下拉列表選擇噴油器，也可以單擊“載入”按鍵在彈出的選擇框里進行
選擇，如下圖：
E. 主界面是量油顯示欄，有回油及噴油值
F. 窗口最下面是功能按鍵，有些按鍵的功能在不同畫面上是有變化的，實際操作時要看清楚功能標識后才進行
操作，“F1”,“F10”按鍵是固定的功能

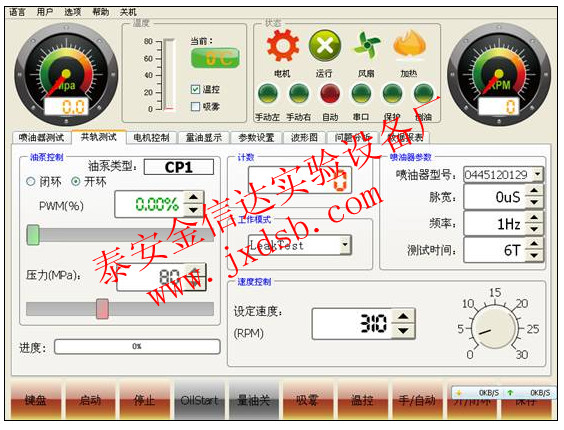

2、下面是第二個見面，
只是主界面有變化，可以測試油泵，噴油器，軌，自由調節的參數比較多。
里面每一組參數對應一個工況，工況可以自己定義參數，增加工況條目，這個功能需要到參數設置里面實現。

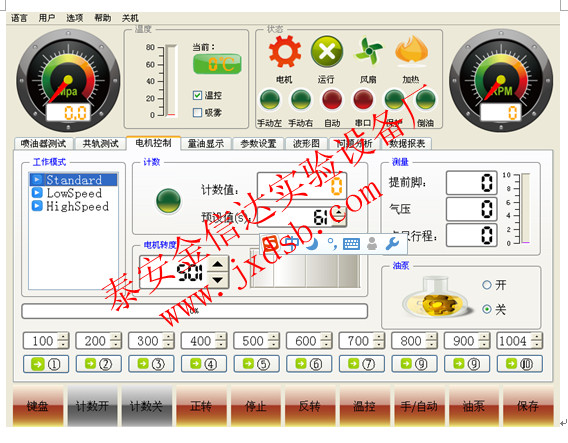

3、傳統試驗臺控制見面
這個界面比較簡單，主要完成傳統試驗臺的功能，讓系統也能兼容歐2標準設備的檢測與維修。
界面里同樣有工況的概念，顯示在模式一欄，里面的數據可由用戶自由編輯，沒個模式對于不同的參數。

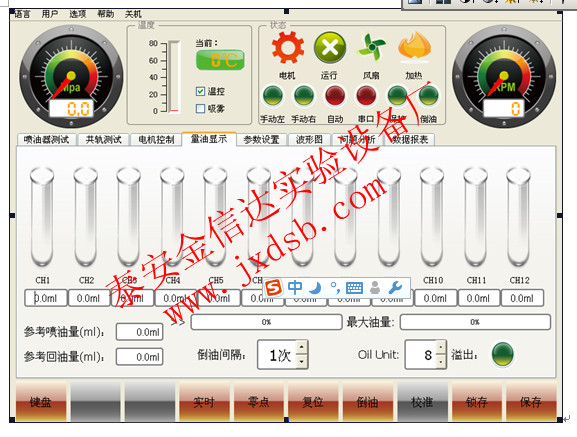

4、新增量油數顯部分
可顯示各缸的噴油器噴油量或回油量，動態量杯液位顯示。次功能需加配量油模塊。

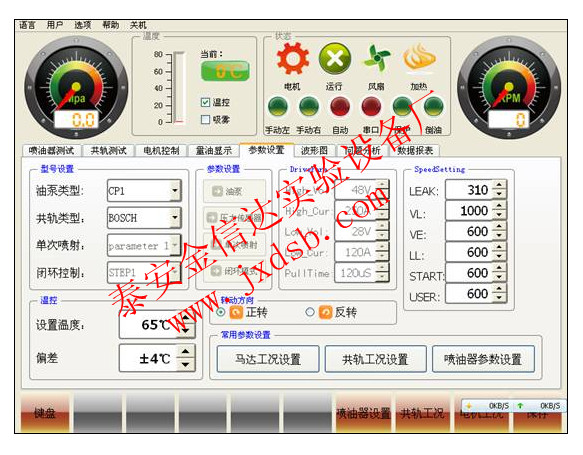

5,參數設置頁面
A.一般用戶只需在目標型號選擇對應的參數組就可以滿足工作需求了，出廠的參數里我們會加入常用的參數組，你只要選擇你需要的參數就行了，因此沒有特別需求可以不用動到參數設置部分。
B.參數設置適合高級用戶,在刪減，增加，編輯參數的時候需要額外小心，可以參考現有的參數組來進行設置，更多細節請參考我們出的相關設置文檔。

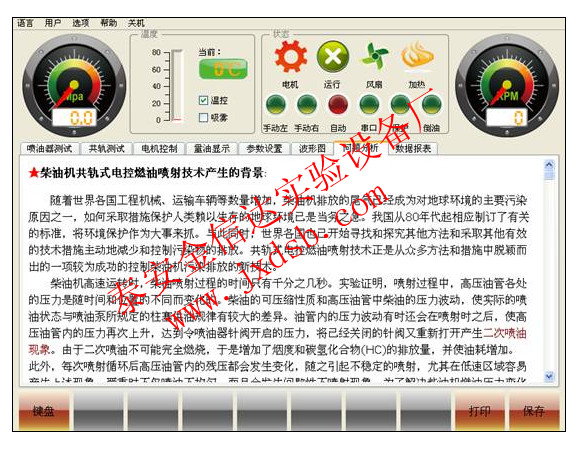

6,問題分析，一些資料性的東西幫助你了解系統工作原理
7,數據報表
可載入范例然后編輯的方式進行處理，編輯完成后可以保存文件或打印處理。
如范例不合你的需求，可自己編寫范例保存成文件，以備下次使用。
打開范例圖片

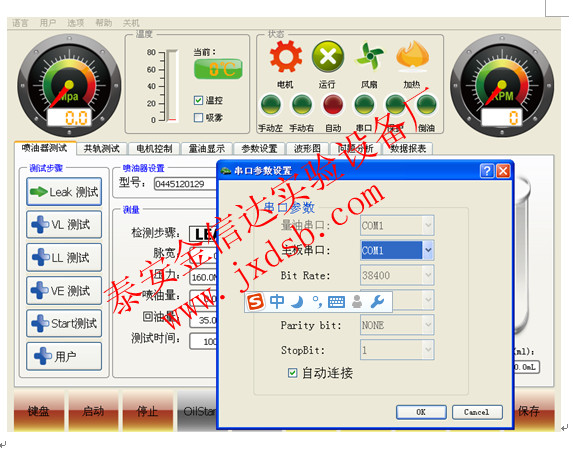

8,串口設置
這一欄只需設置對應的串口號，其它參數不用修改。
串口支持硬件串口，或USB虛擬串口，使用時請確認好當前使用的產口號。
USB虛擬串口號可以在硬件列表里看到。
自動連接勾選后下載啟動將按先在的設置進行連接，如需修改連接可以在“選項”菜單欄里打開串口設置窗口。

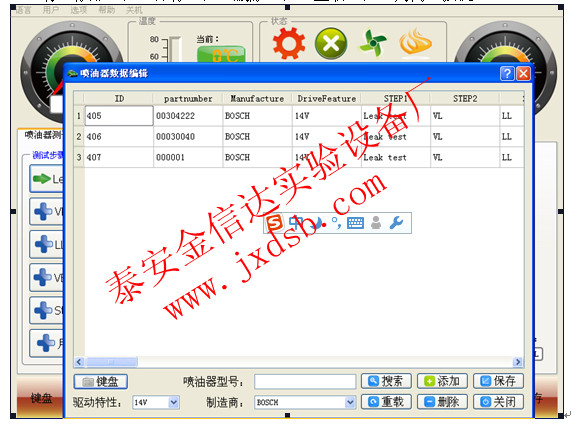

9,工況編輯欄
有“添加”，“保存”，“刪除”，“重載”，“關閉”按鍵
